Wafer Alignment Stage

GIGAGER XXY Wafer Alignment Stage XXY350-105-450, även kallad XXY Alignment Stage eller UVW Stage. För att möta användarnas olika designbehov, ger GIGAGER både ihåliga och solida konstruktioner. På grund av den kompakta designen med triaxiala, reduceras den totala höjden avsevärt, vilket gör scenen ljusare, tunnare och spara utrymme.

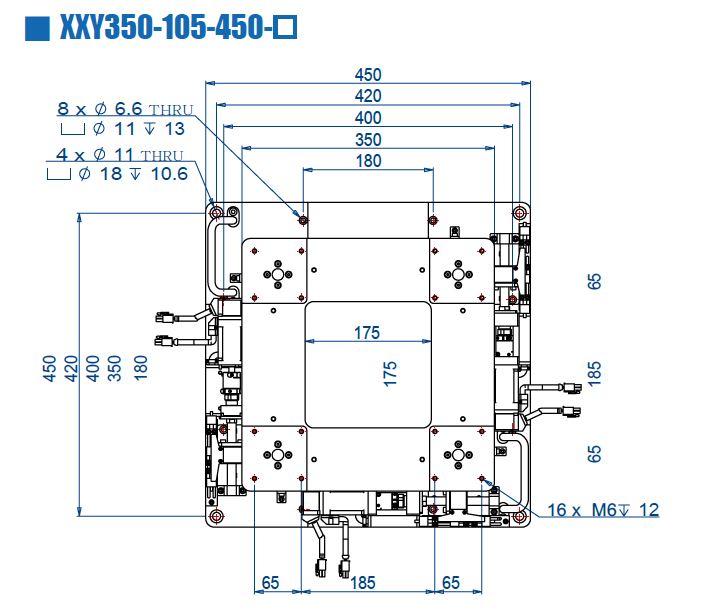

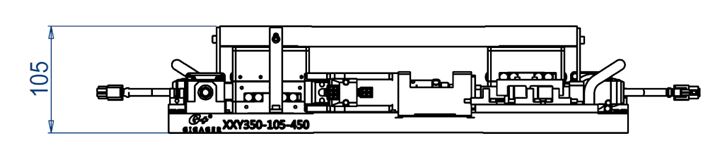

1. Specifikation av XXY Wafer Alignment Stage XXY350-105-450

2. Vad är XXY Wafer Alignment Stage?

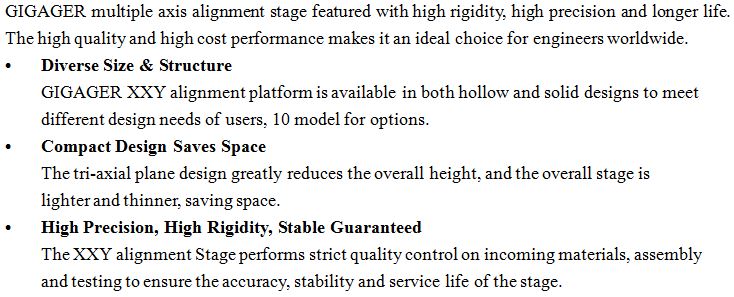

3. Vad är produktegenskaperna för GIGAGER XXY Wafer Alignment Stage?

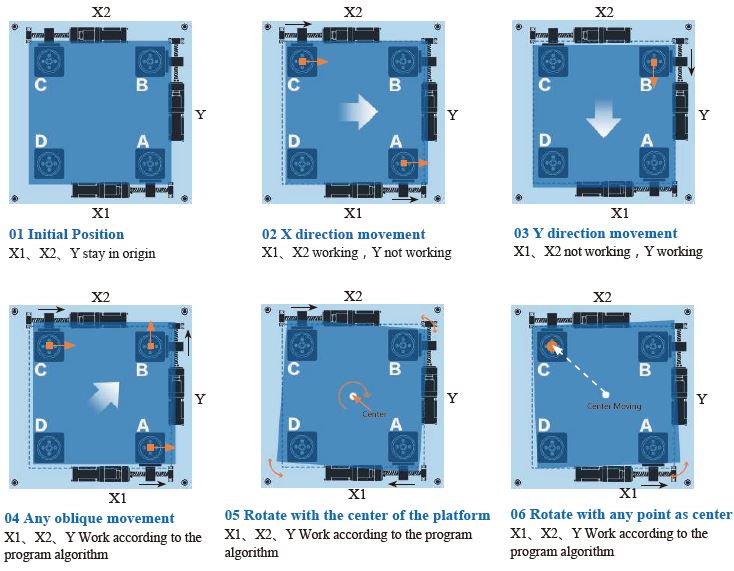

4. Motion Mode på GIGAGER XXY Wafer Alignment Stage

* A, B, C är rotationsaxeln, D är slavaxeln

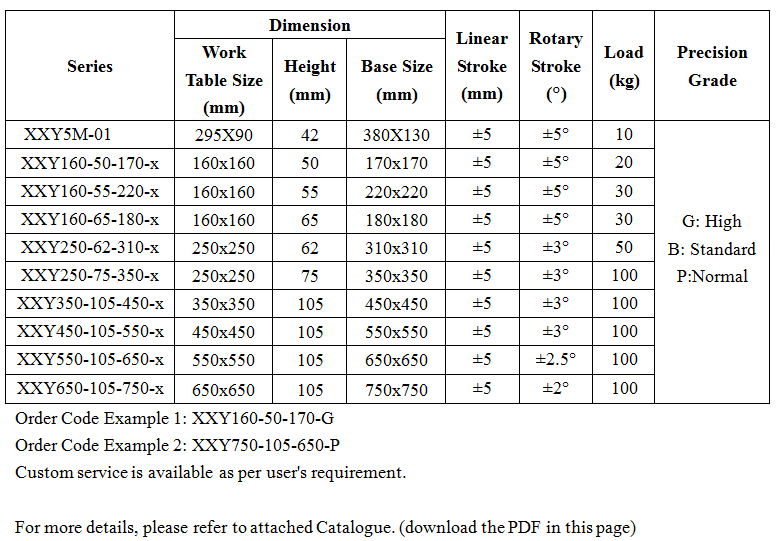

5. Hur många modeller är tillgängliga?

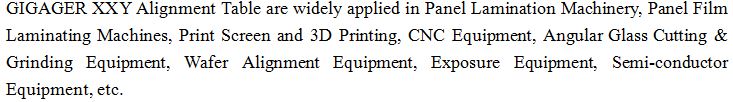

6. Vilken typ av enhet kan använda XXY Wafer Alignment Stage?

Videolänk: https://youtu.be/N5LYWt6WYIU

För mer ansökan, klicka på GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Hur väljer du rätt modell för min enhet?

Vänligen kontakta vår ingenjör för förslag på modellval.

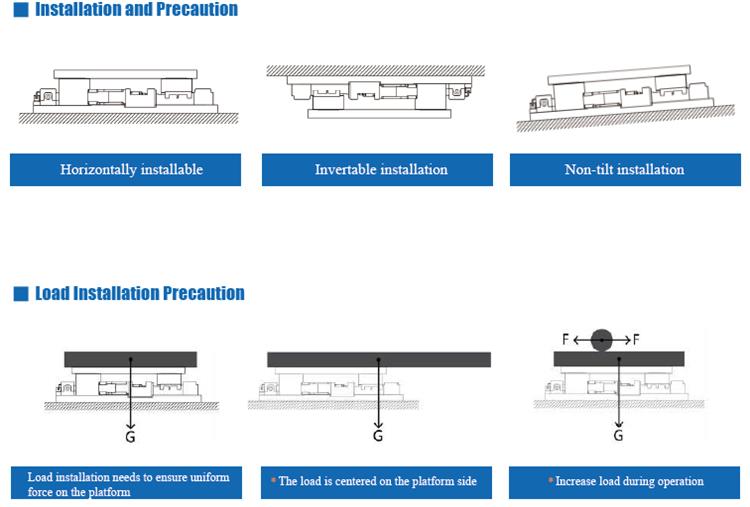

8. Hur installerar du XXY Wafer Alignment Stage?

9. Varför välja GIGAGER?

10. Vanliga frågor

11. Tillhörande kunskap

Användningsmodellen beskriver en UVW-anpassningsplattform. UVW-plattformen innefattar en bas, en rotationsaxel anordnad på basen, ett arbetsbord, ett lager anordnat mellan arbetsbordet och basen och en glidväg som förbinder arbetsbordet och rotationsaxeln. Rotationsaxeln innefattar en U-rotationsaxel, en V-rotationsaxel, en W-rotationsaxel och en kooperativ rotationsaxel. Rotationsaxeln är sammansatt av en motor, en axelkoppling och en skruvstång, och U-rotationsaxeln, V-rotationsaxeln och W-rotationsaxeln är anordnade parallellt och i samma plan. UVW-anpassningsplattformen har fördelarna med enkel konstruktion, hög anpassningshastighet, hög effektivitet, stark stabilitet och stark lastkapacitet, som kan anpassas till anpassning av speciella krav.
