CS-typ Closed Loop Stepper Motor Hollow Rotary Actuators
CS-typen GIGAGER Hollow Rotary Actuator är en produktlinje som kombinerar ett ihåligt rotationsbord med hög styvhet med en dedikerad stängdmotor och förarpaket. Den bibehåller användarvänligheten av en stegmotor, samtidigt som den möjliggör mycket noggrann positionering av stora tröghetsbelastningar.
• Integrerat manöverdon och stegmotor gör designen enklare
• Hålutgångstabell med stor diameter
• Stepper motor ger utmärkt prestanda
• Hög precision
• Agil responsivitet
• Stabilitet vid låga hastigheter
• Stämningsfri
• Högt vridmomentutgång
• Enkel inställning
• Pulsinmatning, fyrsiffrig skärm, 4-siffrig funktionsknapp typ drivrutin
1. Vad är Hollow Rotary Actuator?
Hollow Rotary Actuator är en helt ny typ av roterande lastanordning fylld med motor och förare. Med hög transmissionseffektivitet, hög precision, hög styvhet och hög kostnad, kombinerar den fördelarna med servomotorn, kameraindexen och DD-motorn, vilket ger en balans mellan dessa tre produkter.
Med hög precision växellåda och radiella lager, vridmoment och styvhet förbättras, blir belastningen stabilare. Det kan göra segment i vilken vinkel som helst med servomotor eller stegmotor som kan uppfylla den digitalkontroll som cam indexern inte kan uppnå. Positioneringsnoggrannheten är jämförbar med direktdrivmotorn som kan inse positionen av tröghetsbelastningen på kort tid.
2. Vad är produktegenskaperna hos CS-typen Hollow Rotary Actuator?
• Förbättra pålitligheten och minska kostnaderna genom direktanslutningar
Utrustningstabellen och robotarmen kan monteras direkt på utmatningsbordet för Hollow Rotary Actuator. Det kan spara tid och kostnader för mekanisk design, fördelning av delar, bältesfelning etc., vilket jämfördes med användning av mekaniska delar som remskivor och rem.
• Idealiskt alternativ till DD Motor och Cam Indexer
GIGAGER Hollow Rotary Actuator tar fördelarna med servomotor, kameraindex och DD-motor, vilket gör indexeringen i vinkel och hög prestanda.
• Hög precisionsplacering utan backlash
Non-backlash, repetitiv positionsnoggrannhet upp till ± 5 bågs sekunder, positioneringsnoggrannhet <2>
Obs! Den repeterande positioneringsnoggrannheten mäts vid en konstant temperatur (normal temperatur) under konstant belastning.
• Stor diameter hålstruktur gör kabeldragning och pipning möjlig
Ledningar och rörsystem är mer praktiska och enkla, och fördelarna med denna funktion är särskilt framträdande i komplicerade ledningar och rörmiljöer.
3. Systemkonfiguration av CS-typ Hollow Rotary Actuator
Konfiguration av CS-typ Hollow Rotary Actuator | ||||
Standardkonfiguration | Extra tillbehör | |||
1 | Hollow Rotary Table × 1 set | 1 | Motorstam × 1 st (2,5 M) | |
2 | Closed Stepper Motor × 1 set | 2 | Encoder Trunk × 1 st (2.5M) | |
3 | Förare för CS Stepping Motor × 1 set | 3 | I / O kontrolllinje × 1 st (1 M) | |
4 | Drevportkontakt × 4 st | 4 | Sensorplatta × 1 set | |
5 | Flygplugg × 2 st | 5 | Fotoelektrisk sensor × 1 set | |
- | - | 6 | Sensorfäste × 1 set | |
4. Hur många modeller är tillgängliga?
Modell | Bearing Type | Ram storlek | Gear Ratio | Tillåten vridmoment | Tillåtlig hastighet | Tillåtet moment av tröghetsbelastning |
GSN85-18K-CS | Korsrullager | 85 mm (3,35 in.) | 01:18 | 3,2 Nm | 160 rpm (tabell) | 10 Nm |
GSN130-18K-CS | Korsrullager | 130 mm (5,12 in.) | 01:18 | 20 Nm | 120 rpm (tabell) | 50 Nm |
GSN200-18K-CS | Korsrullager | 200 mm (7,87 tum) | 01:18 | 50 Nm | 100 varv / min (tabell) | 100 Nm |
GSB60-05K-CS | Avsmalnande rullager | 60 mm (2,36 tum) | 1: 5 | 4,9 Nm | 300 varv / min (tabell) | 5 Nm |
För mer information, se bifogad katalog. (ladda ner PDF på den här sidan)
5. Vilken typ av enhet kan använda den ihåliga rotationsaktuatorn?
Hollow Rotary Table kan användas för många applikationer som CNC Indexing Device, Rotating Stage, Militär Radar, Laser Märkning Machine, Gyro Test, Gravity Sensor Test, Electronic Compass Test av mobiltelefon och annan exakt elektronisk produkt. Den kan också användas för robotarmskarv, automationsproduktionslinje, testutrustning, laserskärning etc.
Demo Video Link:
en. Demo för Gyro Test https://youtu.be/PwKiObIMXRM
b. Demo för 4: e axeln eller 5: a axeln https://youtu.be/L9gheXQ6zLc
För mer video, vänligen klicka på GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
6. Hur väljer du rätt modell för min enhet?
I grund och botten behöver vi följande information, vänligen skicka till vår tekniska försäljning.
a, Vad är vikten av lastning? Dimensionera? Oregelbundet föremål eller vanligt föremål?
b, Stegmaterial: Stål eller Aluminium, eller_________, Ytterdiameter = ______ mm, Tjocklek = _______ mm
c, hur många segmentering? Eller hur är rörelsen?
d, Varje turneringstid = Roteringstid + Positioneringstid, _________Sekund = ________ + _________ Sekunder
e, Fixture vikt: ____________ kg / st
f, Foto, ritning eller mer information om din enhet
Vår ingenjör ska rådgöra med lämplig modell enligt ditt krav.
För mer information om modellval av Hollow Rotary Actuator, se modellvalssidorna i katalogen.
7. Hur man installerar den hollande rotationsaktuatorn?
Vänligen se katalogen eller kontakta vår tekniska försäljning.
8. Varför välja GIGAGER?

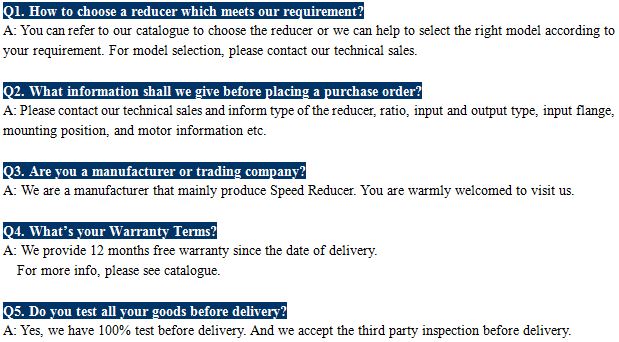

9. Vanliga frågor
