RV Cycloidal Pinwheel Reducers är allmänt erkända som kärntransmissionskomponenterna i industrirobotar och avancerade automationsutrustningar. Jämfört med konventionella växelreducerare är RV-reducerare speciellt konstruerade för applikationer som kräverextrem precision, hög styvhet, hög vridmomentdensitet och lång livslängd.
1. Vad är en RV Cycloidal Pinwheel Reducer?
En RV Cycloidal Pinwheel Reducer är en hög-precisionsväxellåda som kombinerar enplanetväxelreduktion på-framsidanmed enbakre- cykloidal växellåda. Denna design i två-steg möjliggör ultra-lågt glapp, utmärkt vridstyvhet och enastående stöttålighet.
På grund av dessa egenskaper har RV-reducerare blivit den föredragna transmissionslösningen förrobotledaxlar, precisionsroterande mekanismer och kraftiga-servo-drivna system.
2. Strukturell översikt
En RV-reducerare består av flera hög-precisionskomponenter, som var och en bidrar till vridmomentöverföring, noggrannhet och styvhet.
Ingångsaxel
Ansluts direkt till servomotorn och överför höghastighetsrotationskraft- in i reduceringen.
Planetary Gear Stage
Ger det första steget av reduktion, reducering av hastighet, ökande vridmoment och sänkning av belastningen på det cykloidala steget.
Vevaxel
Konverterar rotationsrörelse till excentrisk rörelse och driver de cykloidala kugghjulen längs en exakt omloppsbana.
Cykloida växlar
Kärntransmissionselement som griper in samtidigt med flera stift, vilket möjliggör högt vridmoment med minimalt spel.
Gear Pin Housing & Pins
Jämnt fördelade härdade stift bildar en stel ringstruktur som delar belastningen över flera kontaktpunkter.
Utgående axel
Ger låg-hastighet, högt-vridmoment med utmärkt positioneringsnoggrannhet och repeterbarhet.
3. Arbetsprincip
När motorn driver den ingående axeln reduceras först kraften genom planetväxelsteget. Vevaxeln driver sedan de cykloidala kugghjulen i excentrisk rörelse.
När de cykloidala kugghjulen griper in i flera stift inuti stifthuset, genererar skillnaden i kuggräkningen ett stort reduktionsförhållande. Rörelsen överförs slutligen till den utgående axeln.
Flera tänder förblir inkopplade samtidigt, vilket minskar stresskoncentrationen och säkerställer jämna, stabila och exakta rörelser.
4. Nyckelprestandafördelar
Hög reduktionsgrad i kompakt design:Stora reduktionsförhållanden uppnås i en kompakt struktur.
Ultra-lågt bakslag:Idealisk för hög-positionering och servokontrollsystem.
Hög styvhet och lastkapacitet:Multi-ingrepp ger enastående vridstyvhet och stöttålighet.
Långt liv-span:Jämn lastfördelning minskar slitaget och förbättrar tillförlitligheten.
Hög positioneringsnoggrannhet och repeterbarhet: Säkerställer konsekvent precision i krävande rörelsekontrolluppgifter.
5. Typiska tillämpningar
·Industrirobotar (ledaxlar)
·Kollaborativa robotar och tunga-robotarmar
·Automatiska monterings- och hanteringssystem
· Precisionsroterande bord och indexeringsenheter
·CNC-verktygsmaskiner och servo-driven utrustning
·Halvledare och avancerad-automationsutrustning
6.GIGA RV Reducer Strukturell design
GBX-C-serien – ihålig struktur

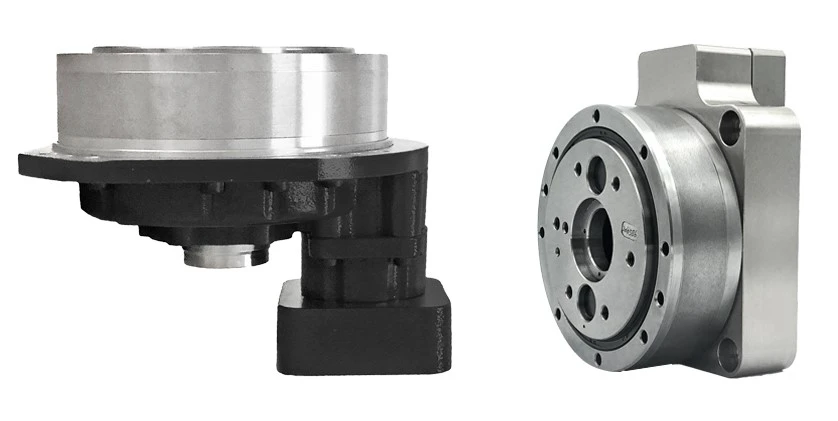

图1 GBX-C-serien ihålig struktur
DeGBX-C Series RV-reducerare med ihålig strukturär designad för robotförband och automationssystem som kräver intern dragning av kablar, luftrör eller sensorledningar. Genom att anta en design med en ihålig axel med stor-diameter möjliggör reduceraren mycket integrerade systemlayouter samtidigt som hög styvhet och precision bibehålls.
Nyckelfunktioner:
· Stort ihåligt skaftdesigntillåter kablar, pneumatiska ledningar och signalkablar att passera direkt genom reduceringen, vilket förbättrar systemintegrationen.
·Kompakt axiell längdstöder lättviktsrobotfogdesign och minskar den totala trögheten.
·Hög vridstyvhetsäkerställer stabil positioneringsnoggrannhet även under dynamisk rörelse.
GBX-C-serien är särskilt lämplig förrobot handled yxor, roterandetabelloch kompakta automationsmoduler, där utrymmeseffektivitet och intern routing är avgörande.
GBX-E-serien – inre huvudlagerstruktur
图 2 GBX-E-seriens inre lagerstruktur
DeGBX-E-seriens huvudlager med inre struktur RV-reducerareintegrerar ett-huvudlager med hög kapacitet direkt inuti reducerhuset. Denna design gör att reduceraren stöder både transmissions- och-lastbärande funktioner, vilket förenklar externa strukturer och förbättrar systemets övergripande styvhet.
Nyckelfunktioner:
· Integrerad huvudlagerdesignkan motstå höga axiella och radiella belastningar;
· Förbättrad systemstyvhet och noggrannhet, särskilt under konsol och överhängande laster;
· Förbättrad tillförlitlighetför lång-kontinuerlig drift i robotförband.
GBX-E-serien är idealisk förrobotbasaxlar, tunga-roterande leder och applikationer med hög extern belastning, där strukturell styrka och positionsstabilitet är avgörande.
7. Slutsats
Kompakta men kraftfulla, RV Cycloidal Pinwheel Reducers representerar en av de högsta nivåerna av precisionsöverföringsteknologi. De är inte bara växellådor, utan kritiska komponenter som definierar prestandagränserna för moderna robot- och automationssystem.
