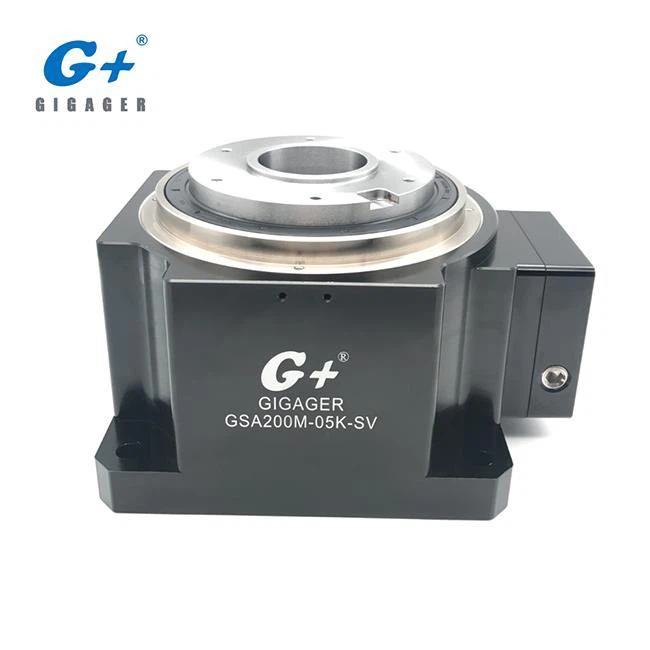

Detta är rotationsbordsmodellen Precision Right Angle GSA200-05K-SV med växel 1: 5 bordstorlek 200 mm för servomotor. Rotationsbords Precision Right Angle gör kablarna enklare och enklare, och fördelarna med denna funktion är särskilt framträdande i komplicerade ledningar och rörmiljöer. Med sin höghållfasta konstruerade kropp kan den bära den större axiella belastningen mer än Hollow Rotary Table upp till 5000N.

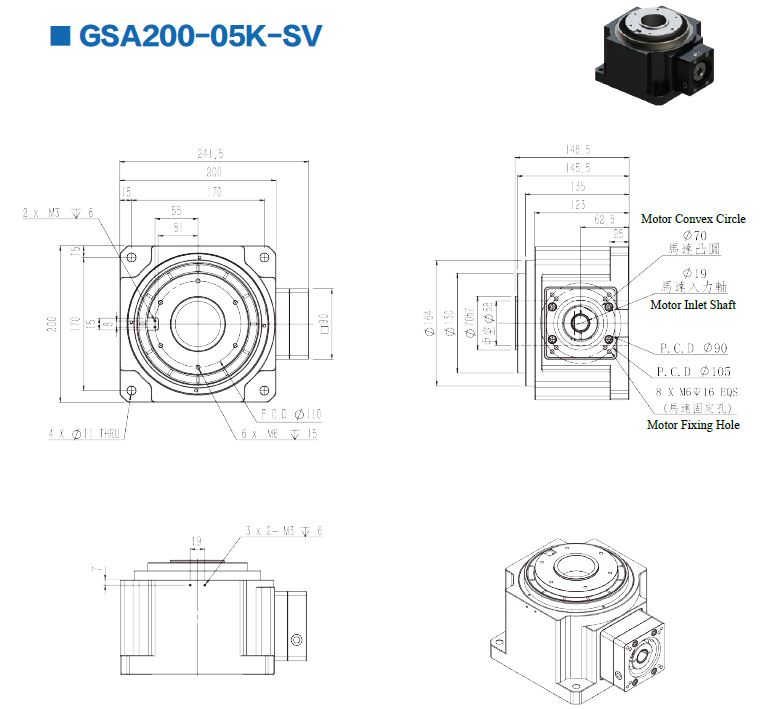

1. Specifikation av rotationsbords Precision Right Angle GSA200-05K-SV
Parameter | ||
Motortyp | Varumärke 750W SV Motor | |
Tillåten vridmoment | nm | 80 |
Tillåten ingångshastighet | rpm | 2000 |
Tillåtet axialbelastning | N | 5000 |
repeterbarhet | sek | ± 5 (0,001 °) |
Plattform Flatness | mm | ± 0,005 |
Glapp | min | <> |
Vikt | kg | 18 |
Motorparameter | ||
varumärke | Koda | Modell |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
orientalisk | O | DX475 |
Delta | T | ECMA-C30807 |
* Servomotorn är konfigurerad av kunden. Ovanstående modell är endast som referens
2. Vad är rotationsbords Precision Right Angle?

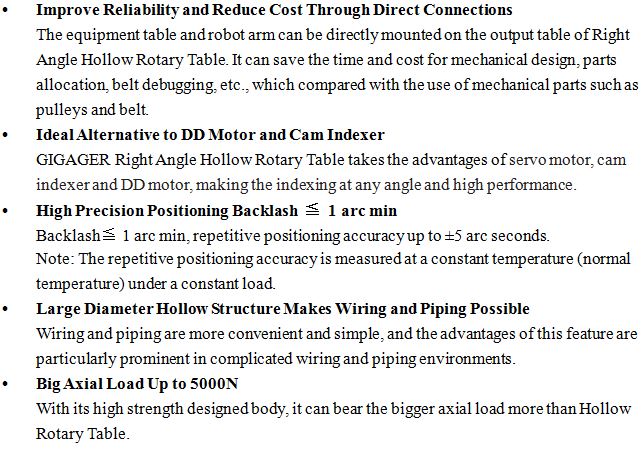

3. Vad är produktegenskaperna i Precision Right Angle Rotary Table?

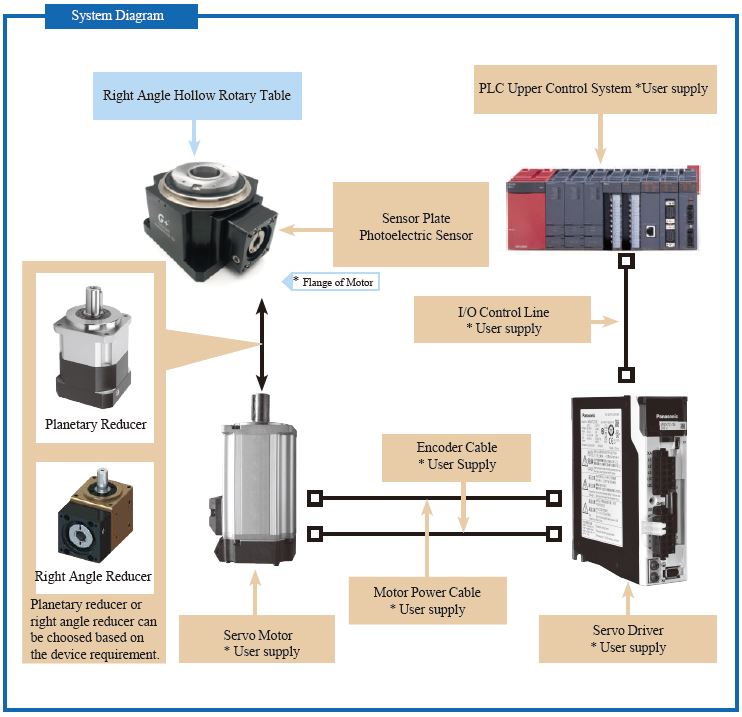

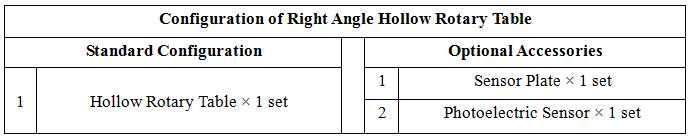

4. Systemkonfiguration av rotationsbords Precision Right Angle
5. Hur många modeller är tillgängliga?
För mer information, se bifogad katalog. (ladda ner PDF på den här sidan)

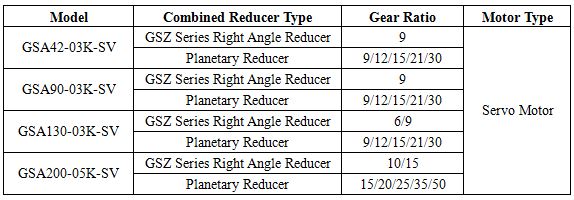

6. Hur man uppnår en större utväxlingsutgång?

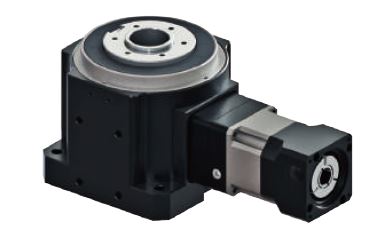

Kombination av rotationsbords Precision Höger Vinkel med Planetary Reducer

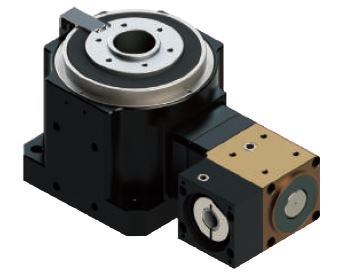

Kombination av Precision Höger Vinkel Rotary Table med Right Angle Reducer

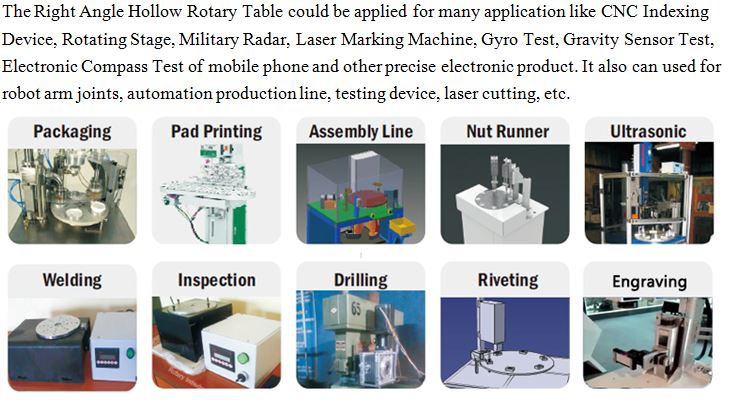

7. Vilken typ av enhet kan använda rotationsbords Precision Right Angle?
För mer video, vänligen klicka på GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

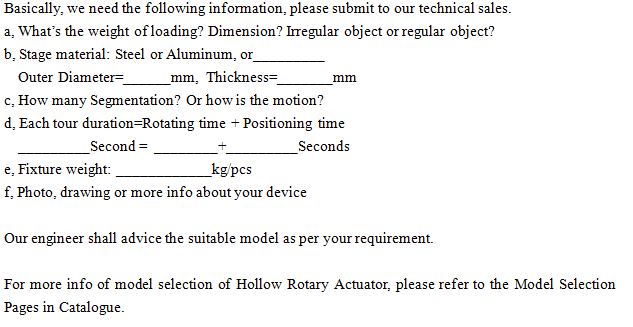

8. Hur väljer du rätt modell för min enhet?
För mer information om modellval av Hollow Rotary Actuator, se modellvalssidorna i katalogen.
9. Hur man installerar servomotorn på rotationsbords Precision Right Angle?
Vänligen se katalogen eller kontakta vår tekniska försäljning.

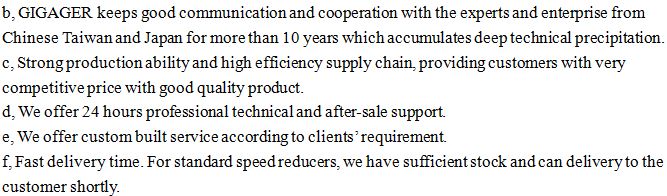

10. Varför välja GIGAGER?
11. Vanliga frågor
Anm. 1: Enhetsbyte av moment
Vridmoment | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10,197 | 0,7376 | 8,8509 |
1 N.cm | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,376 × 10-3 | 8,8509 × 10-2 |
1 kgf.m | 9,8066 | 980,665 | 1 | 102 | 7,233 | 86,79 |
1 kgf.cm | 9,8066 × 10-2 | 9,8066 | 10-2 | 1 | 7,233 × 10-2 | 0,8680 |
1 lbf.ft | 1,356 | 1,356 × 102 | 0,1383 | 13,83 | 1 | 12 |
1 lbf.in | 0,113 | 11,3 | 1,152 × 10-2 | 1,152 | 8,333 × 10-2 | 1 |
Anm. 2: Vinkelenheter
Vinkelenheter | Värde | Symbol | Stenografi |
Grad | 1/360 Cirkel | ° | deg |
Arc minut | 1/60 grader | '(primtal) | arcmin, amin, MOA |
Bågsekund | 1/60 arcmin | "(Dubbelpremienummer) | bågsek |
1/1000 Arc Second | 1/1000 arcsec | mas |
